01 Introduction
Avec les progrès continus de la science et de la technologie et l'application généralisée de nouveaux matériaux, la fabrication moderne évolue rapidement vers des orientations légères, miniaturisées et de haute-précision. Dans des domaines tels que la microélectronique, l'optoélectronique et les systèmes micro-électromécaniques (MEMS), la connexion et l'intégration de micro-nanostructures sont particulièrement importantes. Les méthodes de traitement traditionnelles, telles que le traitement laser à impulsion longue{{5} ou l'usinage par décharge électrique, s'accompagnent souvent de zones affectées thermiquement-importantes (ZAT), qui peuvent facilement entraîner une déformation du matériau, des microfissures ou des couches de refonte, ce qui rend difficile de répondre aux exigences d'interconnexion de haute-précision à l'échelle micro- et nanométrique. Les lasers ultrarapides, faisant généralement référence aux lasers avec des largeurs d'impulsion de l'ordre de la femtoseconde (fs) ou de la picoseconde (ps), offrent une nouvelle solution pour la fabrication de précision en raison de leur densité de puissance de crête extrêmement élevée et de leur temps d'interaction ultra-court. En particulier, le micro-nano-soudage laser ultrarapide (Nano Welding) peut surmonter les limites de diffusion thermique du soudage traditionnel et réaliser des connexions précises à l'échelle micro-nano. Cette technologie utilise les effets non linéaires de l’interaction laser ultrarapide avec les matériaux pour réaliser une fusion et une liaison dans des zones extrêmement petites tout en évitant d’endommager les structures environnantes. Basé sur les dernières avancées dans le traitement des microstructures laser ultra-rapides, cet article se concentre sur l'explication des principes de base du micro-nano-soudage laser ultra-rapide, des paramètres clés du processus et de ses applications typiques dans différents systèmes de matériaux.
02 Principe de soudage laser ultra-rapide
Le mécanisme central du micro-nano-soudage laser ultrarapide réside dans le processus thermodynamique et l'effet d'amélioration du champ local. Le principe de base est que grâce à l'interaction entre le laser ultrarapide et le matériau, l'interface de contact des microstructures à souder subit une fusion locale, éliminant ainsi les espaces et formant une connexion stable. Dans le processus de soudage de structures sub-longueur d'onde telles que les nanofils, l'irradiation laser femtoseconde peut induire une résonance plasma localisée, qui génère des champs localisés à haute température -aux points de croisement ou dans les zones de contact des nanofils, permettant la connexion, la coupe ou le remodelage des nanofils. Un avantage important de cette technologie réside dans sa localisation thermique extrêmement élevée. En raison de la largeur d'impulsion ultracourte du laser ultrarapide (généralement à l'échelle femtoseconde), la diffusion de chaleur est considérablement supprimée, permettant à la température globale d'atteindre l'équilibre en 10⁻¹² secondes. Ce mécanisme de relaxation thermique ultrarapide garantit que les températures élevées sont confinées uniquement aux régions locales où se produit la résonance du plasma, tandis que les zones de la structure des nanofils en dehors de la zone de résonance ne sont pas endommagées par la température élevée, maintenant ainsi l'intégrité structurelle globale du dispositif. De plus, le choix des paramètres du procédé de soudage a un impact décisif sur la qualité de la soudure. Des études ont montré que l'utilisation d'un taux de répétition d'impulsions élevé combiné à une faible énergie d'impulsion peut réduire efficacement la formation de composés intermétalliques fragiles, réduire l'apparition de défauts de soudure et empêcher une ablation excessive du matériau métallique.
Figure 1. Diagramme schématique de l'ionisation non linéaire, de l'évolution du plasma et des mécanismes thermodynamiques de l'interaction laser ultrarapide avec le silicium.
Figure 2. Comparaison des mécanismes de dépôt d'énergie et des processus de transformation de phase des métaux et des matériaux non métalliques - dans le micro-nano-soudage laser ultrarapide.
03 Applications de soudage laser ultrarapide
Actuellement, la technologie de soudage micro-nano laser ultrarapide a été largement appliquée à la connexion de diverses micro-nanostructures conductrices. En fonction des caractéristiques du matériau, il peut principalement être classé en soudage de micro-nanostructures métalliques, en soudage de nanomatériaux semi-conducteurs et en soudage par hétérojonction de matériaux différents. Dans ces trois scénarios d’application, les lasers ultrarapides ont démontré des avantages significatifs par rapport aux processus traditionnels.
En termes d'interconnexion précise des micro-nanostructures métalliques, les technologies de micro-soudage traditionnelles sont souvent confrontées à de graves effets de débordement thermique lors de la manipulation de fils métalliques à l'échelle micrométrique- ou nanométrique-, en raison de la difficulté de contrôler avec précision l'apport de chaleur. Cette charge thermique excessive fait non seulement fondre facilement les fils métalliques fins, mais a également tendance à former des composés intermétalliques cassants aux jonctions de métaux différents, ce qui entraîne une faible résistance mécanique et de fréquents défauts de soudage. En revanche, le soudage laser ultrarapide, en employant une stratégie de processus unique combinant des taux de répétition d'impulsions élevés avec une faible énergie d'impulsion, surmonte efficacement ces défis. Cette synergie de fréquence de répétition élevée et de faible énergie garantit une accumulation d'énergie suffisante pour le soudage tout en réduisant considérablement l'ablation excessive du matériau métallique, supprimant ainsi efficacement la formation de composés intermétalliques fragiles et minimisant les défauts de soudure.

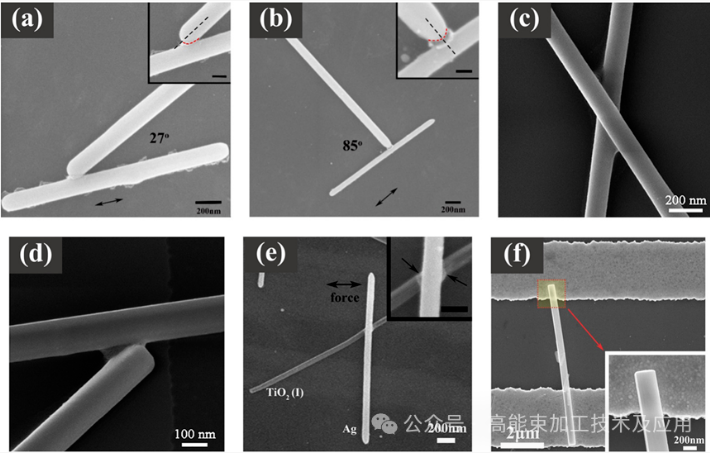

Dans des applications spécifiques, les chercheurs ont été les premiers à utiliser cette technologie pour réaliser le soudage de micro-fils d'Ag sur des substrats de Cu, démontrant ainsi son potentiel dans les interconnexions microélectroniques. De plus, pour les nanofils métalliques homogènes Ag-Ag à l'échelle nanométrique, les chercheurs ont réussi à souder les nanofils en utilisant des impulsions ultracourtes de 35 fs à une densité d'énergie d'environ 90 mJ/cm². Les joints résultants étaient non seulement structurellement intacts, mais conservaient également une excellente conductivité électrique et une excellente résistance mécanique.
Lors de la connexion non destructive de nanomatériaux semi-conducteurs, les processus conventionnels de chauffage global ou de soudage par contact peuvent facilement endommager la structure cristalline des nanofils ou provoquer des dommages thermiques dans les zones non soudées-en raison de la grande fragilité et de la sensibilité thermique des matériaux semi-conducteurs. Le soudage laser ultrarapide résout ce problème grâce à son mécanisme unique de résonance plasma localisée. Lorsqu'une irradiation laser femtoseconde est appliquée à des nanofils, une résonance plasma localisée est induite aux intersections ou aux jonctions, générant des températures élevées localisées pour réaliser le soudage, la découpe ou le remodelage. Étant donné que le temps d'action du laser ultrarapide est extrêmement court, la diffusion de chaleur atteint l'équilibre dans la plage des picosecondes (10^-12 secondes), ce qui signifie que la température élevée générée est strictement confinée à la zone de résonance locale, laissant les structures de nanofils en dehors de la zone de résonance complètement intactes.
Sur la base de ce principe, les chercheurs ont réussi à souder des nanofils semi-conducteurs homogènes ZnO-ZnO. Sous une largeur d'impulsion de 35 fs et une densité d'énergie de 77,6 mJ/cm², après 30 secondes d'irradiation, les nanofils étaient connectés de manière ferme et non destructive. Cette avancée fournit une méthode de traitement sans contact efficace et précise pour l'assemblage de tous les photodétecteurs et capteurs à oxyde.
La technologie de soudage micro-nano laser ultrarapide, avec sa largeur d'impulsion extrêmement courte et sa puissance de crête extrêmement élevée, a surmonté les limites des méthodes de soudage traditionnelles en matière de contrôle des effets thermiques, devenant ainsi un outil indispensable dans le domaine de la fabrication de micro-nano. Grâce à des mécanismes localisés de résonance plasma et d'absorption non linéaire, cette technologie peut réaliser une fusion et une liaison précises de matériaux à des échelles spatiales et temporelles extrêmement petites, évitant ainsi efficacement les dommages thermiques aux micro-nanostructures environnantes. Des microfils métalliques aux nanofils semi-conducteurs, en passant par les jonctions complexes de matériaux hétérogènes, le soudage laser ultrarapide a démontré une grande adaptabilité des matériaux et une excellente qualité de traitement. À l'avenir, avec des recherches plus approfondies sur les mécanismes d'interaction laser-matière et de nouvelles améliorations des performances du laser, le micro-nano soudage laser ultrarapide devrait jouer un rôle encore plus critique dans la fabrication de composants électroniques flexibles, de dispositifs nano-optoélectroniques et de capteurs hautement intégrés, conduisant la technologie de fabrication micro-nano vers une plus grande précision et une plus grande efficacité.
